更多>>瑞士石英通高精度高可靠性且?guī)в袃?nèi)部微調器的TCXO
來源：http://www.kxsigang.com 作者：帝國科技 2020年06月01
瑞士石英通高精度高可靠性且?guī)в袃?nèi)部微調器的TCXO
19年,5G實現初步落地,商用化也正是開啟,一時間在整個社會中掀起了5G追捧浪潮,并且據相關機構透露,今年將會是5G建設加速之年,我國今年預計目標是建設55萬臺5G基站,為此,諸多行業也正在向5G靠攏,其中以石英晶振行業最為明顯,近段時間以來已經有多個廠家推出了可適用于5G應用的晶振產品.而瑞士石英通推出的這款高精度高可靠性且?guī)в袃?nèi)部微調器的TCXO晶振就是為5G而生,可應用于5G中繼器.
瑞士石英通推出的這款進口晶振產品是TX14T系列產品,這款晶振的尺寸不是我們常用的尺寸,它的尺寸是14.3*9.3mm,厚度為6.2mm,該款晶振的輸出邏輯是采用(LV)HCMOS或者正玄波的輸出邏輯,采用貼片六腳的封裝方式.
該有源晶振的參數規格表如下:

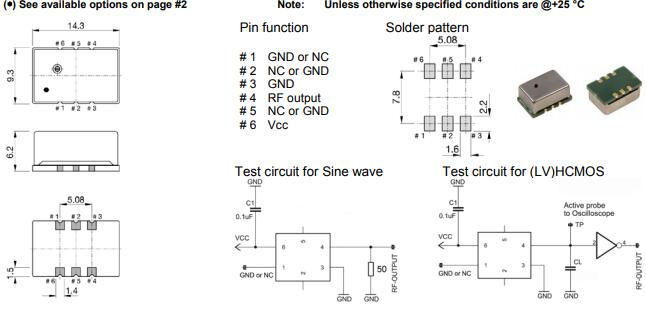

該壓電石英晶體產品規格圖如下:
這一系列產品還有如下規格的產品:
TX14T-(1)(2)-(3)(4)-50.000MHz,這是該系列產品的編碼格式,每一種編碼就代表了不同性能規格的產品.TX代表的是溫補晶振(TCXO)的意思,(1)代表的是輸出邏輯,分為兩種,為H時是(LV)HCMOS,為S時則是正玄波輸出. (2)則是代表工作電壓,如果之為33則說明工作電壓為3.3V,如果值為5.0則表示工作電壓為5.0V.再則就是(3)代表的工作溫度,一般情況下都是耐高溫晶振,分為多個系列,具體以下圖為準, (4)就是代表晶振產品的精度,也就是頻率穩定性.
頻率穩定性與溫度的關系:
注意:其中∧表示需要咨詢工廠,圓圈的代表是客用的,X代表是不可用的.
19年,5G實現初步落地,商用化也正是開啟,一時間在整個社會中掀起了5G追捧浪潮,并且據相關機構透露,今年將會是5G建設加速之年,我國今年預計目標是建設55萬臺5G基站,為此,諸多行業也正在向5G靠攏,其中以石英晶振行業最為明顯,近段時間以來已經有多個廠家推出了可適用于5G應用的晶振產品.而瑞士石英通推出的這款高精度高可靠性且?guī)в袃?nèi)部微調器的TCXO晶振就是為5G而生,可應用于5G中繼器.
該有源晶振的參數規格表如下:
| Frequency range | 10.000to100.000MHz | |
| Standard frequencies | 10,20,25,32,,38.88,40,48,50,60,100MHz | |
| Frequency stability: | ||
|
vs.temperature referencedto(FMAX+FMIN)/2 |
??±0.5ppm over-40to+85°C (*) | |
|
vs.supply voltage changes referenced to frequency atnominal supply |
≤±0.05ppm ±5% | |
|
vs.loadchanges referenced to frequency atnominalload |
≤±0.05ppm ±10% | |
| vs.aging@+40°C | ≤±1.0ppm 1styear | |
| G-sensitivity | 2.0ppb/g peraxis | |
| Shortter mstability ADEV | <1?10-10 ??=1.0s | |
| Frequency tolerance exfactory | 0~+1.0ppm @+25°C | |
| Supply voltage | +3.3Vor5.0V (*) | |
| Output signal | Sinewave | (LV)HCMOS (*) |
| Frequency range | 20to100MHz | 10to100MHz |
| Output level | +3to+6dBm | VOH>0.9?Vcc/VOL<0.1?Vcc |
| Output load | 50? | 15pFmax. |
| Currentcon sumption | <15mA | <10mA |
| Frequency adjustment(trimming) | ≥5ppm byinternaltrimmer | |
TX14T-(1)(2)-(3)(4)-50.000MHz,這是該系列產品的編碼格式,每一種編碼就代表了不同性能規格的產品.TX代表的是溫補晶振(TCXO)的意思,(1)代表的是輸出邏輯,分為兩種,為H時是(LV)HCMOS,為S時則是正玄波輸出. (2)則是代表工作電壓,如果之為33則說明工作電壓為3.3V,如果值為5.0則表示工作電壓為5.0V.再則就是(3)代表的工作溫度,一般情況下都是耐高溫晶振,分為多個系列,具體以下圖為準, (4)就是代表晶振產品的精度,也就是頻率穩定性.
|
ppm |
≤± 0.10 |
≤± 0.25 |
≤± 0.50 |
≤± 1.00 |
≤± 1.50 |
| -20 to +70 °C | ∧ | Ο | Ο | Ο | Ο |
| -40 to +85 °C | ∧ | ∧ | Ο | Ο | Ο |
| -40 to +95 °C | ∧ | ∧ | ∧ | ∧ | Ο |
| -40 to +105 °C | ∧ | ∧ | ∧ | ∧ | ∧ |
| -55 to +85 °C | X | X | ∧ | ∧ | ∧ |
