更多>>TG-5006CG晶振X1G004211003700用于GPS全球定位系統
來源：http://www.kxsigang.com 作者：帝國科技 2022年09月23

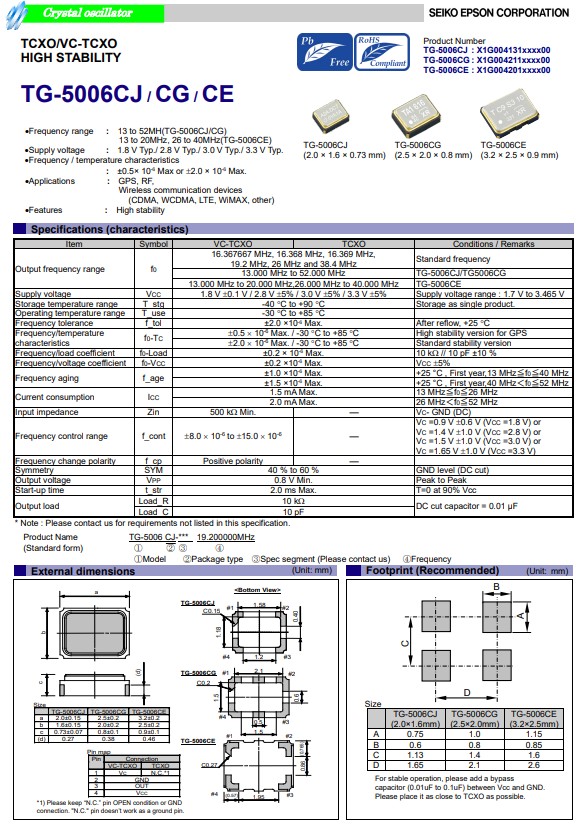

愛普生晶振TG-5006CG，是一款溫補晶振，編碼X1G004211003700，頻率為24.000000MHz帶有溫度補償功能，在-30℃至+85℃的工作溫度范圍內精度為±1.5ppm，極高的溫度穩定性，符合GPS的時鐘要求，小體積尺寸2.5x2.0x0.8mm四腳貼片晶振，同時TG-5006CG作為一款壓控溫度晶振，可通過溫度補償電路降低由于環境溫度變化導致石英晶體振蕩器輸出頻率的變化，進一步提升晶體振蕩器輸出頻率的穩定度，TG-5006CG壓控溫補晶振頻率控制范圍可達±8.0~±15.0ppm，基于TG-5006CG晶振先進的工藝設計，其在第一年的頻率老化最大不超過±1.5ppm，出色的頻率穩定度讓TG-5006CG可以在各種對頻率具有高要求的應用中具有出色的表現。其不僅可以運用于GPS的設計，還可用射頻和無線通信設備，GPS，無線通信設備 (CDMA, WCDMA, LTE, WiMAX)等，
TG-5006CG晶振X1G004211003700用于GPS全球定位系統,X1G004211000100,溫補晶振
TG-5006CG晶振X1G004211003700用于GPS全球定位系統,X1G004211000100,溫補晶振
溫補晶振即溫度補償晶體振蕩器（TCXO），本身具有溫度補償作用，是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器，高低溫度穩定性:頻率精度0.5PPM~2.0PPM,常用頻率:26M,33.6M,38.4M,40M.因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和無線通信等產品,符合RoHS/無鉛.
TG-5006CG晶振X1G004211003700用于GPS全球定位系統,X1G004211000100,溫補晶振
| 產品編碼 |
 型號 |
 頻率 |
 貼片晶振 |
 輸出波 |
 電源電壓 |
| X1G004211000100 | TG-5006CG | 26.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.660 to 2.940 V |
| X1G004211000200 | TG-5006CG | 26.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
| X1G004211000300 | TG-5006CG | 26.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
| X1G004211000400 | TG-5006CG | 16.368000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
| X1G004211000500 | TG-5006CG | 26.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 1.700 to 1.900 V |
| X1G004211000600 | TG-5006CG | 16.367667MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
| X1G004211000800 | TG-5006CG | 16.369000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
| X1G004211001100 | TG-5006CG | 38.400000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
| X1G004211001500 | TG-5006CG | 16.369000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
| X1G004211001600 | TG-5006CG | 19.200000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
| X1G004211002700 | TG-5006CG | 30.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
| X1G004211003100 | TG-5006CG | 24.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.850 to 3.150 V |
| X1G004211003300 | TG-5006CG | 49.999800MHz | 2.50x2.00x0.80mm | Clipped sine wave | 1.700 to 3.465 V |
| X1G004211003400 | TG-5006CG | 26.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 2.520 to 3.080 V |
| X1G004211003700 | TG-5006CG | 24.000000MHz | 2.50x2.00x0.80mm | Clipped sine wave | 1.700 to 3.465 V |
溫補晶振即溫度補償晶體振蕩器（TCXO），本身具有溫度補償作用，是通過附加的溫度補償電路使由周圍溫度變化產生的振蕩頻率變化量削減的一種石英晶體振蕩器，高低溫度穩定性:頻率精度0.5PPM~2.0PPM,常用頻率:26M,33.6M,38.4M,40M.因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和無線通信等產品,符合RoHS/無鉛.
