“帝”的標志是神圣的即“軒轅氏”,【傳說中原始社會部落聯(lián)盟首領】而他的后代炎黃子孫將繼承他光榮的使命,象征每個人具有王者風范.標志中以金黃色打底如向日葵花的顏色蒸蒸日上,正如帝國科技的事業(yè)如日中天! 在中國這個大國家里,科技已經(jīng)引領時代的潮流,2013年電子數(shù)碼產(chǎn)品被應用的越來越廣泛,這當然少不了晶振的功勞,它就像人的心臟起著非常重要的作用,別看它微乎其微只有幾毫米大小,它的工藝至少有30多道工序打造而成,最早發(fā)現(xiàn)晶振有壓電效應的是居里和大哥雅克保羅也就是現(xiàn)在用的無源晶體,1894年福特做了改進也就是現(xiàn)在的振蕩器,晶振在2013年被應用到各個領域例如：通信領域計算機領域干擾抑制濾波技術領域家用電器領域汽車電子領域醫(yī)用電子儀器領域等等.

那么這樣小巧玲瓏高質(zhì)量晶振產(chǎn)品給電子行業(yè)焊錫師傅造成了一些困擾,晶振芯片是水晶的很脆弱技術不夠就會燒壞或操作不當導致晶振無法正常工作,這也是他們經(jīng)常抱怨晶振不起振,焊接時拿捏不準.這可如何是好,當然一些大型企業(yè)有自動貼片機進行自動貼裝,但部分工廠也是手工焊接的,那么手工焊接如何正確焊接呢,帝國科技晶振廠家告訴你.

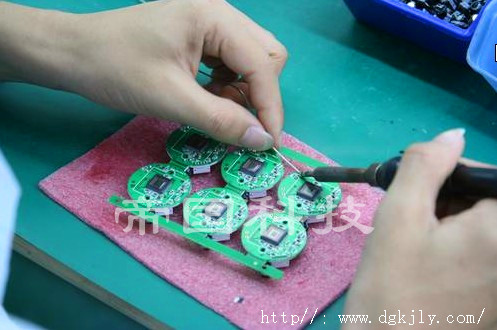

兩腳貼片晶振的手工焊接方法選擇
1,在鑿子形(扁鏟形)或刀口烙鐵頭處加適量的焊錫；用細毛筆蘸助焊劑或用助焊筆在兩端焊盤上涂少量助焊劑,并在焊盤上鍍上焊錫；左手使用鑷子夾持貼片晶振,居中貼放在相應的焊盤上,對準后不要移動；右手拿起烙鐵加熱其中一個焊盤大約2秒左右,撤離烙鐵；然后用同樣的方法加熱另一端焊盤大約2秒左右.注意焊接過程中保持貼片晶振始終緊貼焊盤放正,避免晶振一端翹起或焊歪.如果焊盤上的焊錫不足,可以一手拿烙鐵一手拿焊錫絲進行補焊,時間1秒左右哦.
2,先在焊盤上鍍上適量的焊錫；熱風槍使用小嘴噴頭,溫度調(diào)到200℃～300℃,風速調(diào)至1～2擋,當溫度和風速穩(wěn)定后,左手用鑷子夾住元器件放置到焊接的位置上,注意要放正.右手拿穩(wěn)熱風槍,使噴頭離待拆元器件保持垂直,距離1cm～3cm,均勻加熱,待貼片晶振周圍焊錫熔化后移走熱風槍,焊錫冷卻后移走鑷子.
3. 石英晶振一般控制在1S,一般情況下烙鐵頭溫度控制在300℃左右,熱風槍控制在200℃～400℃；焊接時不允許直接加熱貼片晶振引腳的腳跟以上部位,以免損壞晶振內(nèi)部電容；需要使用∮0.3mm～∮0.5mm的焊錫絲；烙鐵頭始終保持光滑\無鉤\無刺；烙鐵頭不得重觸焊盤,不要反復長時間在一焊盤加熱,常規(guī)晶振的工作溫度一般在-40—+85℃.

總結經(jīng)驗：以上方法為貼片石英晶振焊接方法,手工焊接呢陶瓷晶振比較容易焊接,表晶盡量使用自動貼片機器,希望對新的焊錫師傅有幫助.
資深晶振廠家帝國科技05年代理的日本大真空KDS晶振,CITIZEN晶振,EPSON晶振, SEIKO晶振服務熱線0755-27881119
作者：帝國科技

正在載入評論數(shù)據(jù)...

此文關鍵字：帝國闡述晶振的由來貼片晶振的焊接方法石英晶振有源晶振

成人无码免费一区二区中文I精品人妻18I日韩乱色精品一区二区IA片女女女女女女BBBBI另类综合在线I在线国产中文字幕I亚洲人人爱I亚洲码国产日韩欧美高潮在线播放I午夜色撩人

資訊中心

帝國博客

帝國科技爆料微乎其微的晶振完美焊接步驟

相關資訊

帝國科技

服務熱線

姓名：
郵箱：
正文：
